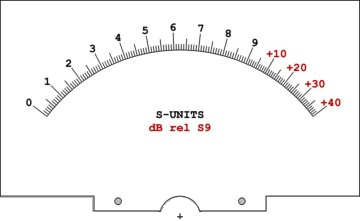

Las marcas en la escala están derivadas de un
sistema subjetivo de reporte de intensidad de señal que va de S1 a S9, como
parte del código RST.
El término unidad S se refiere al aumento de
intensidad de señal necesario para mover el indicador de una marca a la
siguiente.
Recomendación de IARU R1
IARU Región 1 acordó en 1981 una
recomendación técnica para calibración de S-meters en receptores de HF y
VHF/UHF, que dice lo siguiente:
Una unidad S corresponde a una diferencia de
señal de 6 dB.
En las bandas debajo de 30 MHz, una
indicación de S-9 corresponde a una potencia de señal de -73 dBm de un
generador de onda continua conectado al terminal de antena del receptor.
En las bandas encima de 144 MHz, la indicación
de S-9 corresponde en cambio a una potencia de -93 dBm.
El sistema de medida está basado en detección
cuasi-pico con un tiempo de ataque de 10 ± 2 ms y una constante de caída de al
menos 500 ms.
Los -73 dBm corresponden a 50 µV asumiendo
que la impedancia de entrada al receptor sea de 50 Ω. Los -93 dBm para las
bandas altas se corresponden a 5 µV para una entrada de 50 Ω.
Los 6 dB de diferencia de potencia entre
marcas S equivale a una relación de potencia de 4, o una relación de voltaje de
2.
Las señales más potentes que S-9 están dadas
con un rango adicional medido en dB.
Por ejemplo, S-9 +20 dB (expresado como
"20 dB sobre S-9") corresponde en HF una señal de -73 + 20 = -53 dBm
(500 µV).
Ejemplos
Una señal débil S-2 corresponde en HF a una
señal recibida de -115 dBm, o 0.4 µV en 50 Ω.
Una señal fuerte de S-8 corresponde en HF a
una señal recibida de -79 dBm, o 25 µV en 50 Ω.
Calibración
Si el generador de señal tiene el nivel de
salida expresado en dBµV (dB referidos a 1 µV), se puede usar la relación dBm +
107dB = dBµV siempre que la impedancia sea de 50 Ω.
Entonces, para calibrar el receptor a S-9 en
HF, se debe ajustar la salida del generador a -73 dBm + 107 dB = 34 dBµV en 50
Ω.
Exactitud de la medida
Muchos de los S-meters en la práctica no están calibrados. Generalmente proveen una medida relativa de la potencia recibida basada en el voltaje del AGC. En estos casos, sólo es utilizable el S-meter con el control de ganancia de RF al máximo.
Algunos S-meters están calibrados sólo en la
marca S-9 (-73 dBm), pero no proveen una correcta correspondencia de 6 dB por
unidad S en el resto de las marcas.
Moraleja
No nos obsesionemos con el tema de la indicacion de nivel de señal en el equipo porque es solo una orientacion, no es un instrumento de medida preciso y lo que cuenta es escuchar al corresponsal.
Pagina interesante para crear la escala de un S-meter:
http://www.s-meter.de/
