Medida PEP en acoplador MFJ

Esta es la modificacion necesaria para que la medida de potencia en SSB sea correcta en un watimetro que no disponga de medida de pico.

El esquema es muy sencillo:

Los componente son muy faciles de conseguir:
1-Potenciometro de 10K
1-Potenciometro de 4,7M
2-Condensadores de 10K
1-Condensador de 1uF 35v
1-Condensador de 1000uF 25V (Opcional)
1-Diodo 1n4148
1-Resistencia de 100
1-Resistencia de 56
1-Resistencia de 180
1-LM324N

Se puede alimentar directamente de los 13,8v de la fuente del equipo y eliminar el condensador de 1000uF.

Los potenciometros ajustan la ganancia y el retardo para recuperar la medida a 0.



En mi caso le he puesto un conmutador en la parte posterior para habilitarlo o dejarlo como viene de fafrica.






Y por ultimo una muestra de su funcionamiento






TinyVara, antena barata y funcional para HF de 10 a 80m

Esta es la antena que yo mismo tengo instalada en la actualidad, funciona razonablemente y tiene una relaccion calidad precio muy buena.

El amigo EA1HVS tambien ha optado por la instalacion de una TinyVara y a pesar de las malas condiciones de propagacion no podemos quejarnos.

La verdad es que los resultados son mas que aceptables.

El latigo de la antena podria ser una simple caña de pesacar, como inicialmente lo fue, pero posteriormente se le dio un aire mas profesional con una pequeña inversion, una antena New Sirio Tornado de 10m o 27Mhz.

La antena New Sirio tornado es una antena de 5/8 para 10m, con 7,23m de longitud fisica y cuatro radiales de 2m cada uno.
Lo bueno de esta antena es que su bobina de sintonia no esta en corto con la malla, lo que permite emplearla en mas bandas y la alarga electricamente, lo cual nos bien muy bien.

En la siguiente imagen se ve un detalle de la base de la antena:
Resultado de imagen de antena new sirio tornado

Tal cual la vemos se puede acoplar perfectamente de 10 a 80m, aunque para 80m evidentemente se nos queda muy corta y el rendimiento deja mucho que desear.

Acoplandole un UNUN 6:1 para alimentarla mejoran varios aspectos.
Adapta mejor la impedancia entre antena y equipo, disminuyendo las perdidas, rinde mejor en 80m y en mi caso particular me ha mejorado el ruido en 40m.

La construccion de UNUN´s y BALUM´s no suele estar muy bien esplicada normalmente y uno de los grandes defectos de los radioaficionados es que todos somos muy listinos.

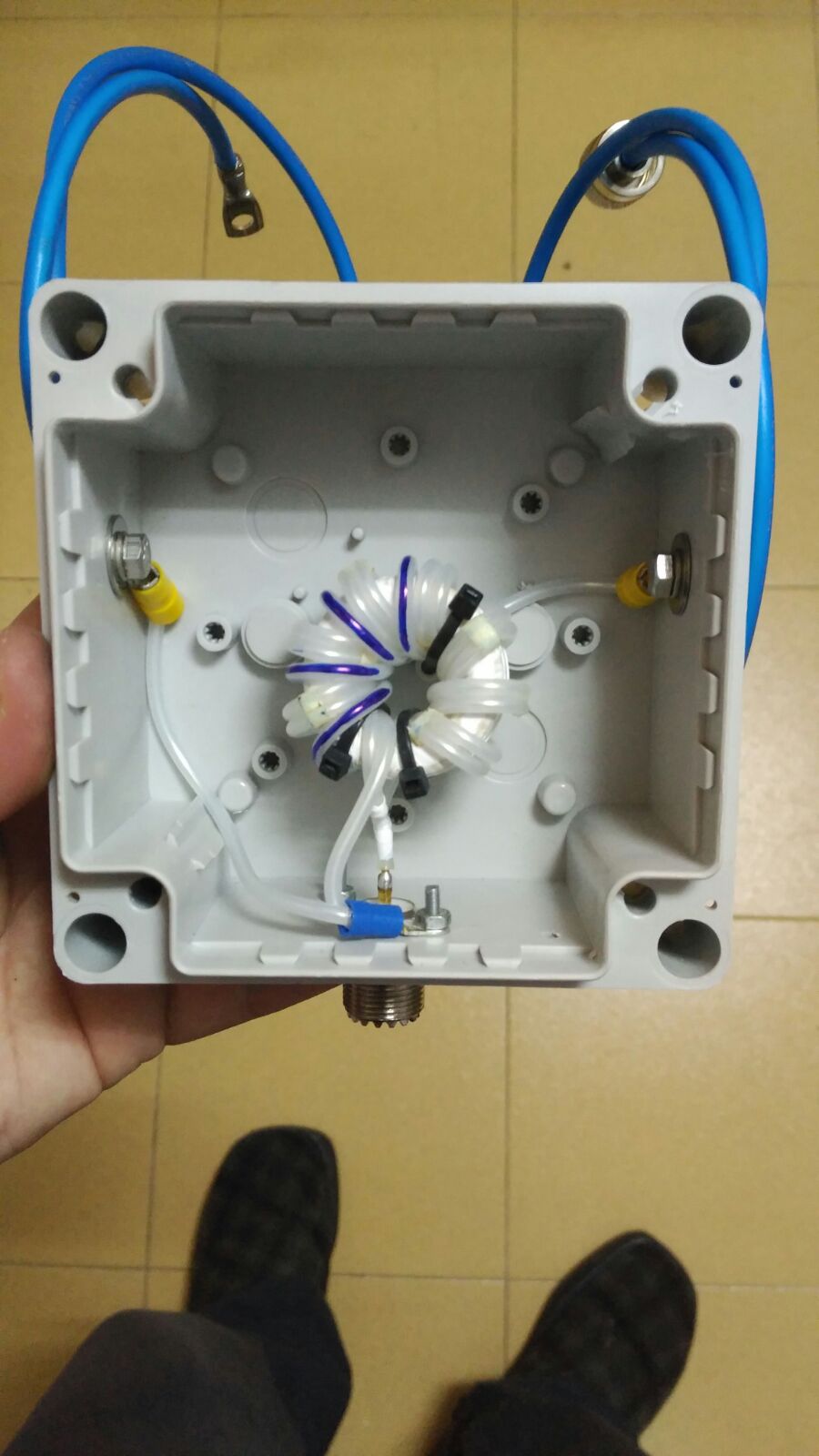

A continuacion dejo unos esquemas para la construccion de UNUN´s con diferentes relacciones de transformacion y una imagen del UNUN construido para EA1HVS, con el cual esta funcionando.

Espero que sea comprensible por todos.






La salida de antena se conecta al vivo del conector PL de la antena y la tierra al soporte, que a su vez son los radiales y la toma de tierra si la hubiese.

Con el empleo del UNUN con relaccion 6:1 la antena ajusta sin acoplador en 20, 17 y la parte alta de 10m (con la antena ajustada para 28.500Mhz Aprox sin UNUN).

El resto de bandas necesitan de acoplador y siempre se le puede dar un toque de gracia en las que no es imprescindible para una mejor transferencia de potencia, aqui cada maestrillo...

Ademas de esto se puede acoplar un Duplexor y con una sola bajada podriamos disponer de forma simultanea de VHF/UHF/50Mhz y HF.
